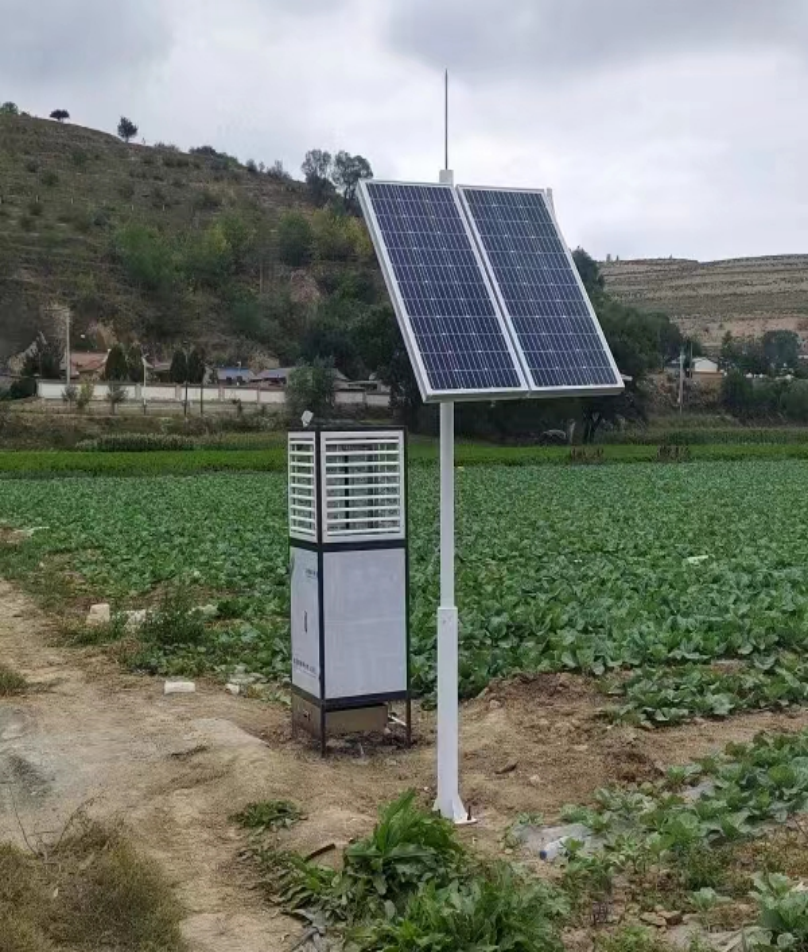

虫情测报灯是我司研发的图像式虫情测报工具。利用现代光，电，数控等技术，实现了害虫诱捕、虫体自动烘干处理，传送带配合运输，整灯晚上自动运行白天休眠等功能。在无人监管的情况下完成诱虫，杀虫，烘干，虫体分散，拍照，传送收集，排水等系统作业，然后利用无线传输技术、物联网技术并实时将环境气象（可选配多样）和虫情照片上传到林业云平台，并根据害虫数量对虫害的发生与发展进行分析和预测，为现代林业提供服务，在满足虫情预测预报的同时也可满足标本采集的需要。

        可广泛使用于林业、农业、牧业、蔬菜、烟草、茶叶、药材、园林、果园等领域。

一、系统拓扑图

二、触摸屏操作

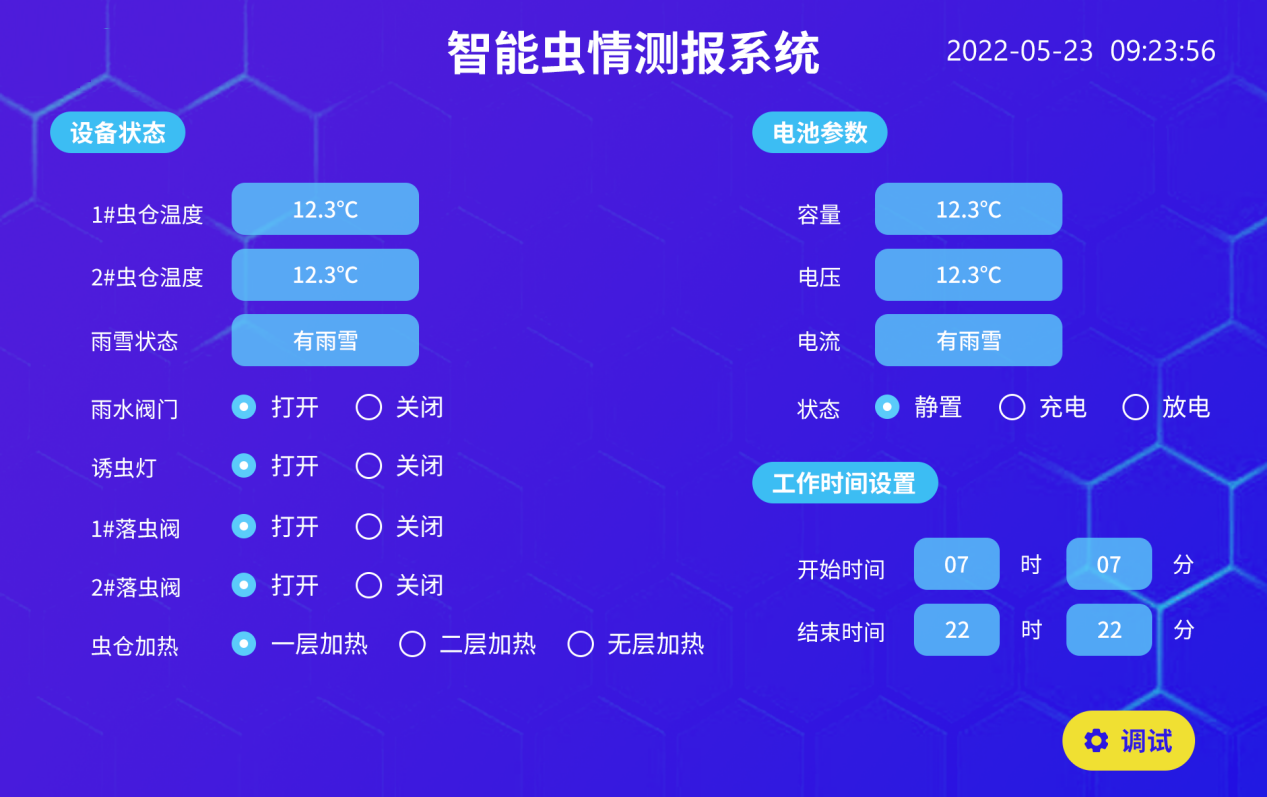

设备上电后，显示屏自动开机，显示如下界面

该界面可显示测报灯设备状态、电池参数、工作时间以及调试界面。

2.1设备状态

在设备状态栏中可清楚看见虫仓温度、雨雪状态、各部件的运行状态等。

2.2电池参数

在电池参数界面可以查看电池容量、电压、电流以及状态（是否在充电）

2.3工作时间设置

在工作时间设置栏中可以查看当前设置的工作时间，也可以修改工作时间。

三、平台接入

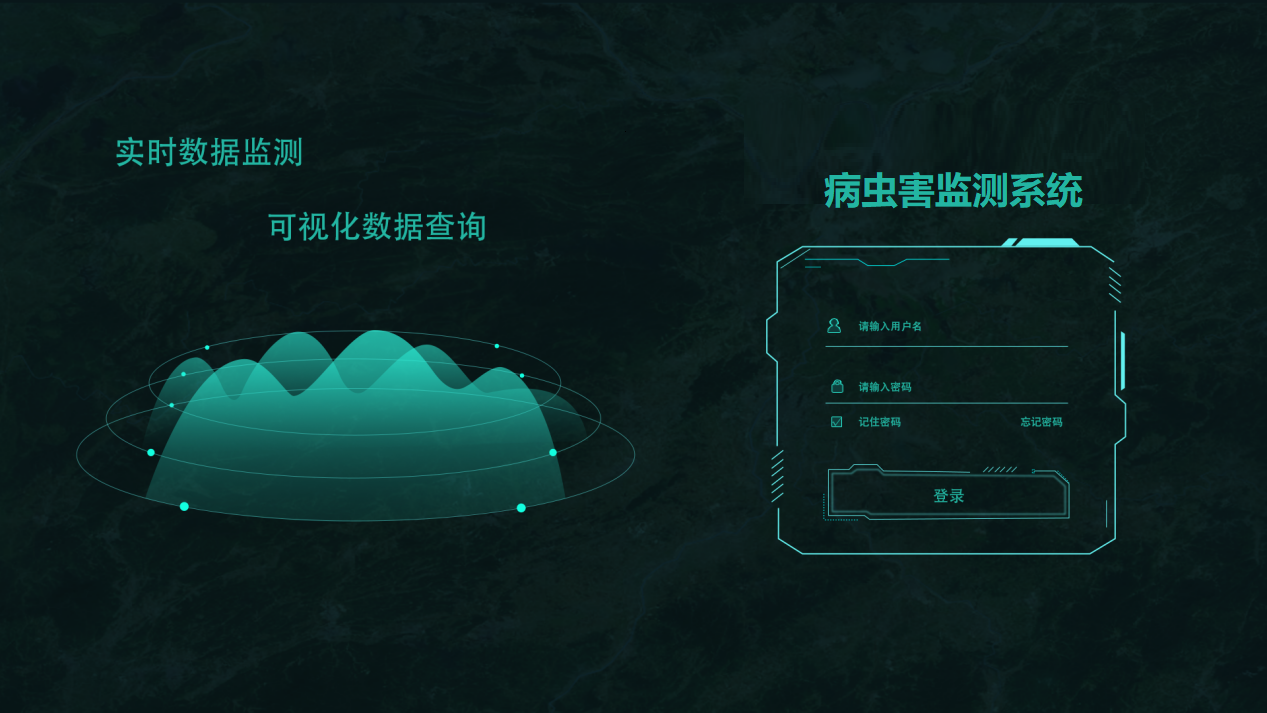

打开网站进入网站登录页，输入用户名和密码，点击登录按钮，进入网站首页。如图：

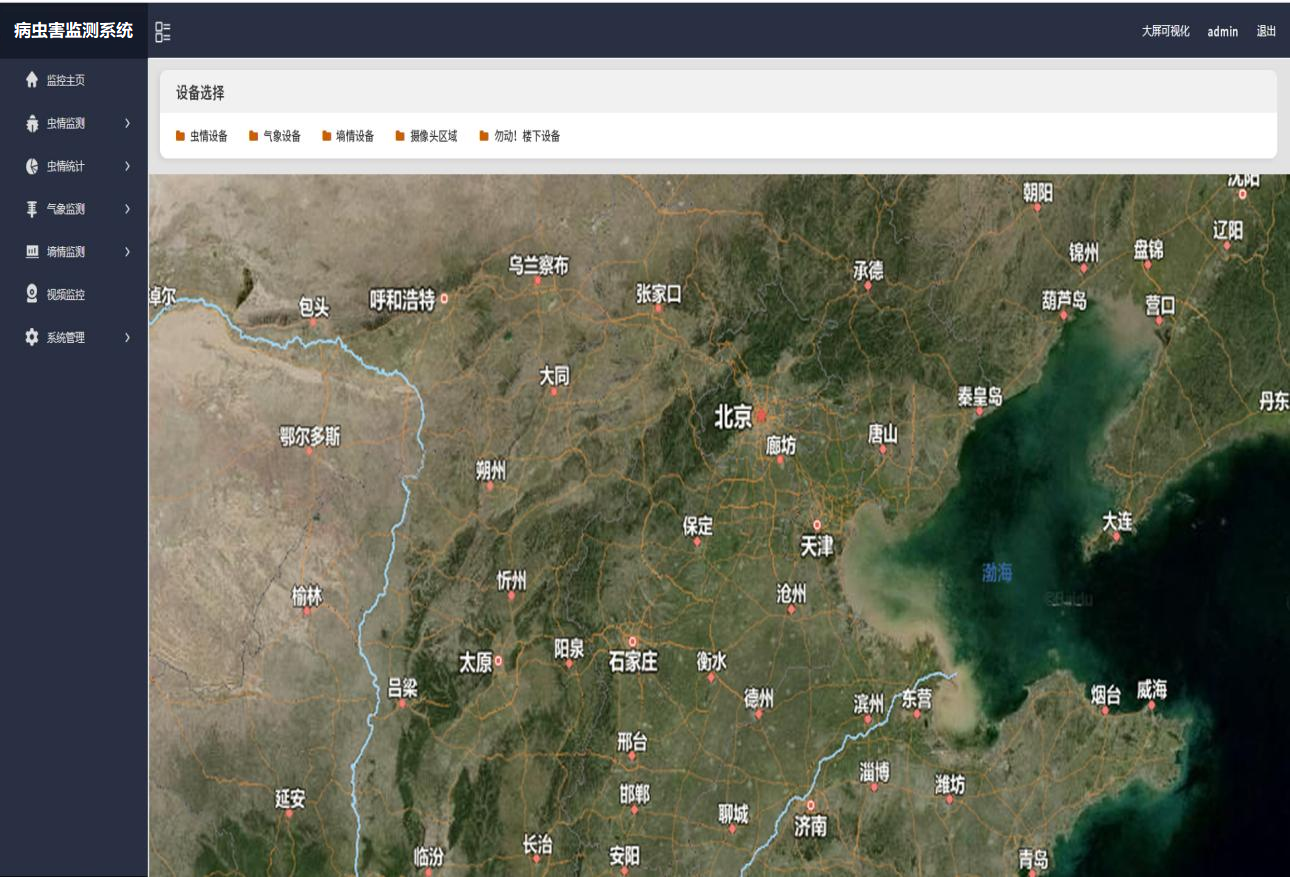

输入账号密码成功登录后，进入首页，菜单栏中包含导航栏与设备定位信息。如图：

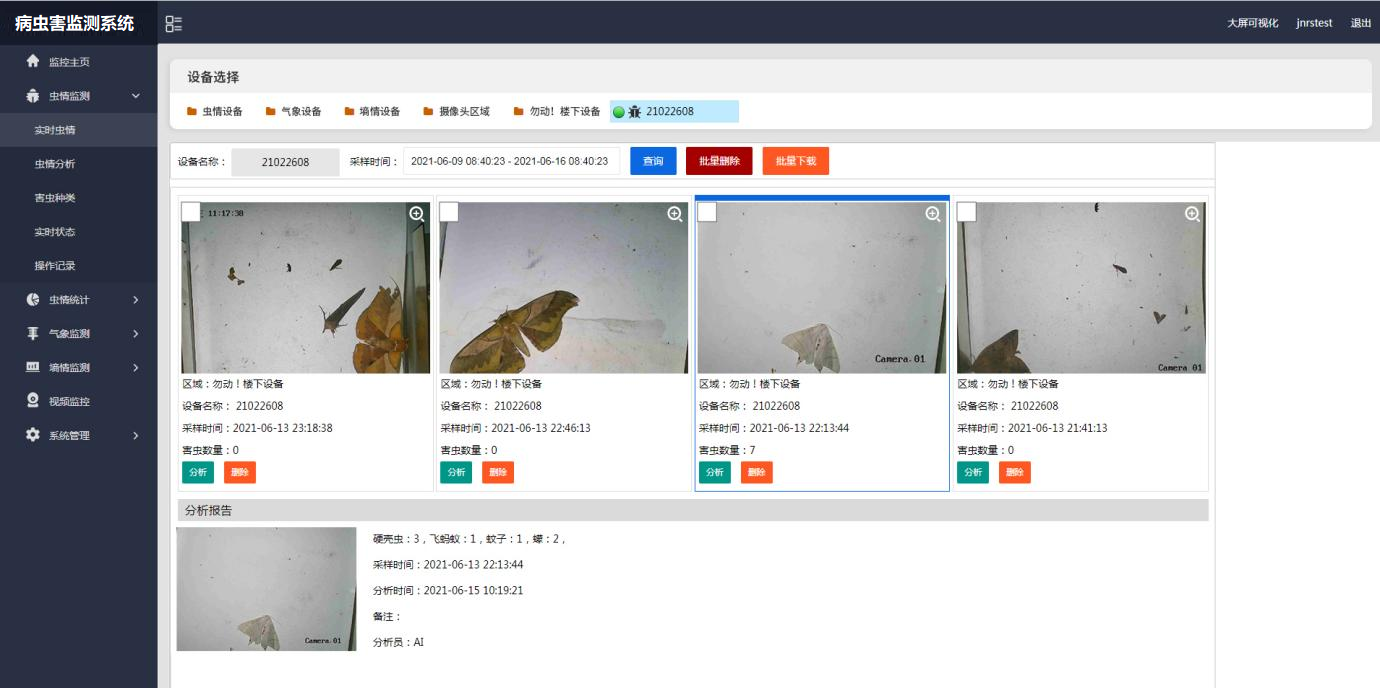

实时虫情可以查看所拍摄照片的位置区域、设备名称、采样时间、害虫数量等。如图：

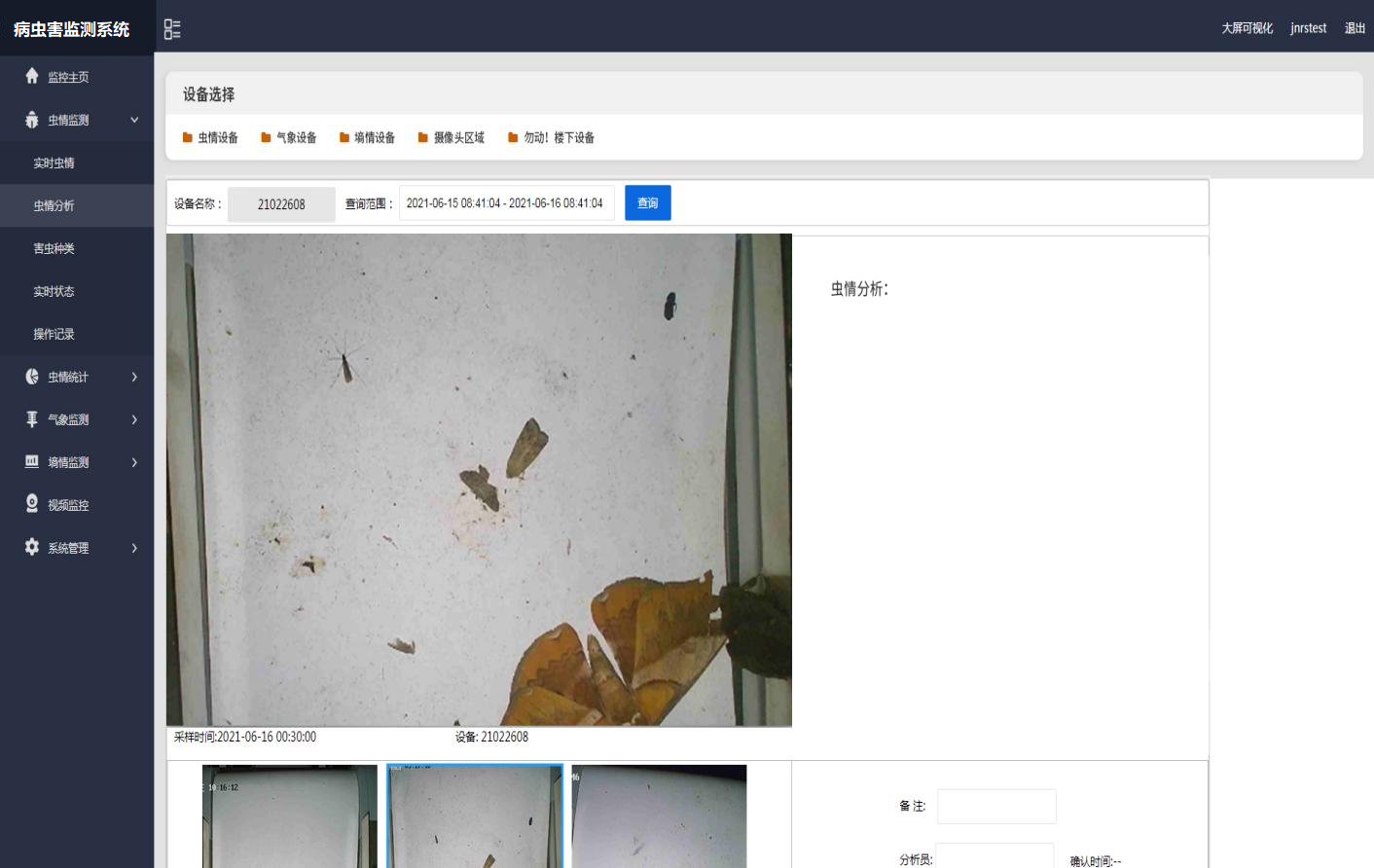

虫情分析展示了相关设备拍摄照片的害虫信息，通过数据库分析虫情。如图：

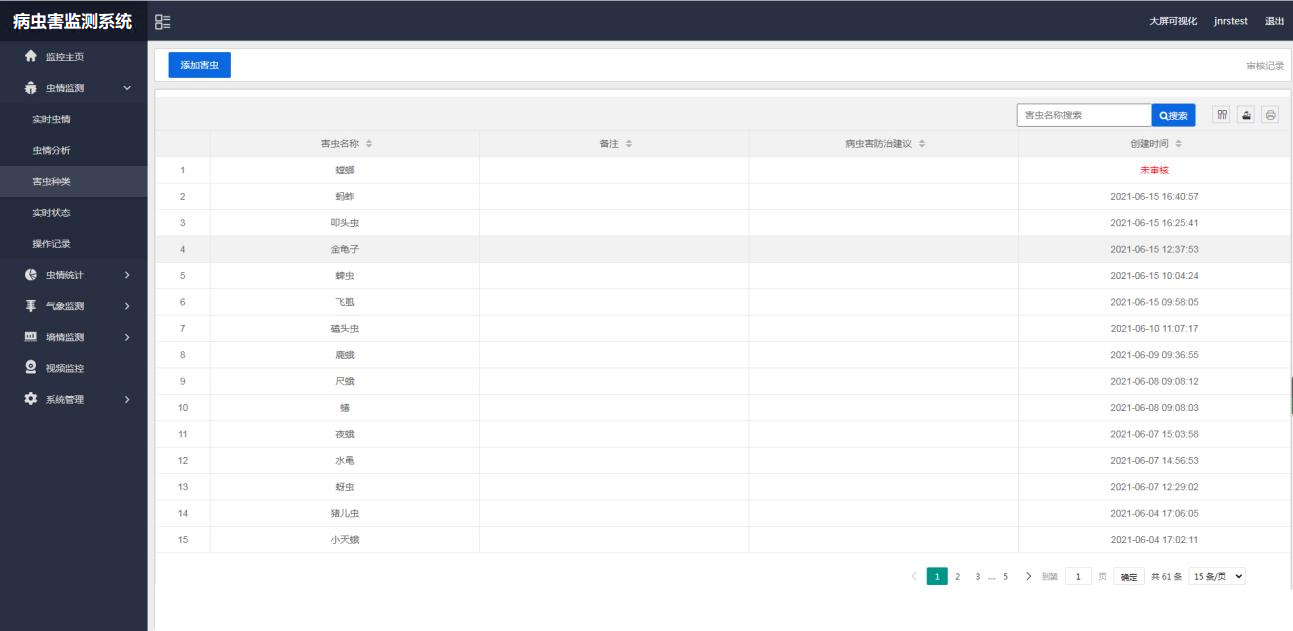

害虫种类主要标识了每一类虫子。方便进行查阅和记录，可以直接被虫情报告所调用，也可直接根据虫类名称搜索，左侧还可以新增害虫种类，方便快捷。如图：

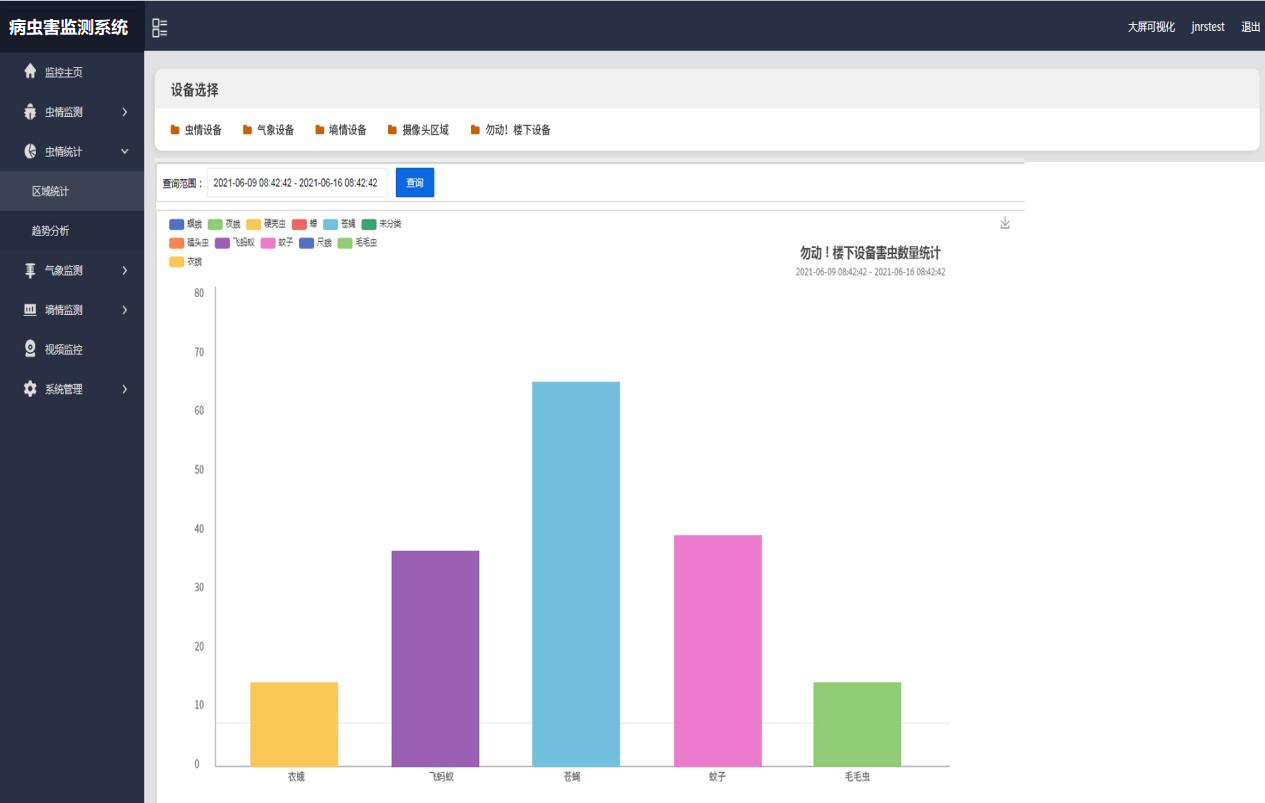

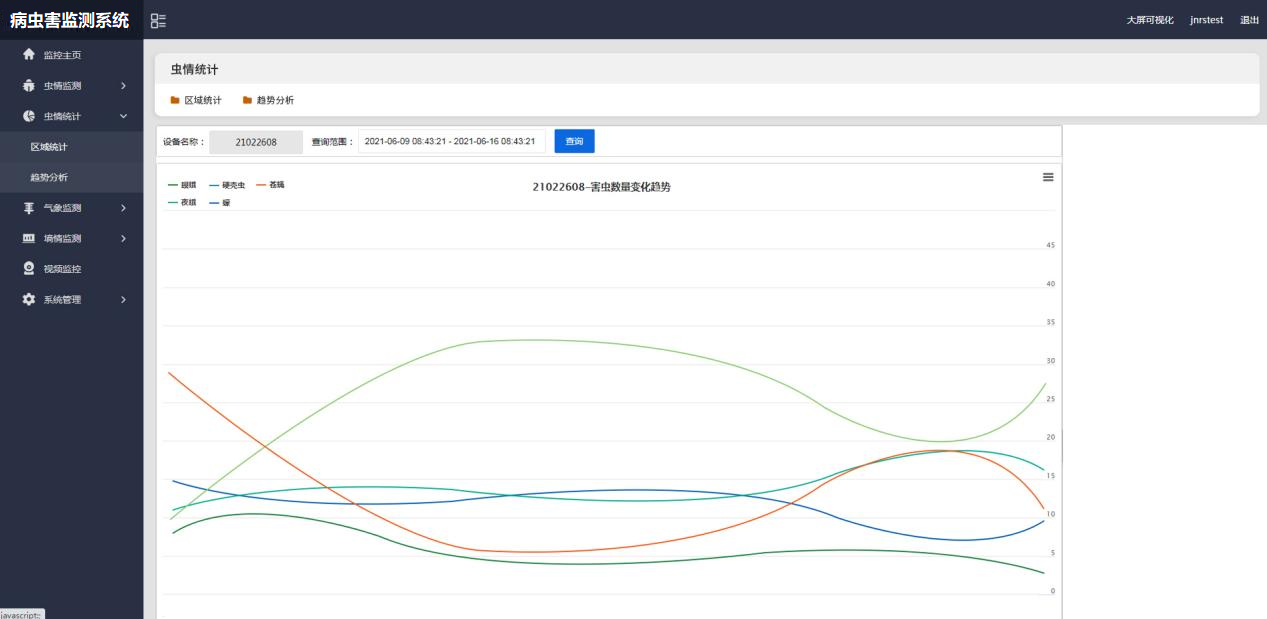

统计分析可查看指定时间段内区域害虫统计状况和设备的害虫数量变化趋势，有柱状图与折线图可供选择，直观易懂。如图：

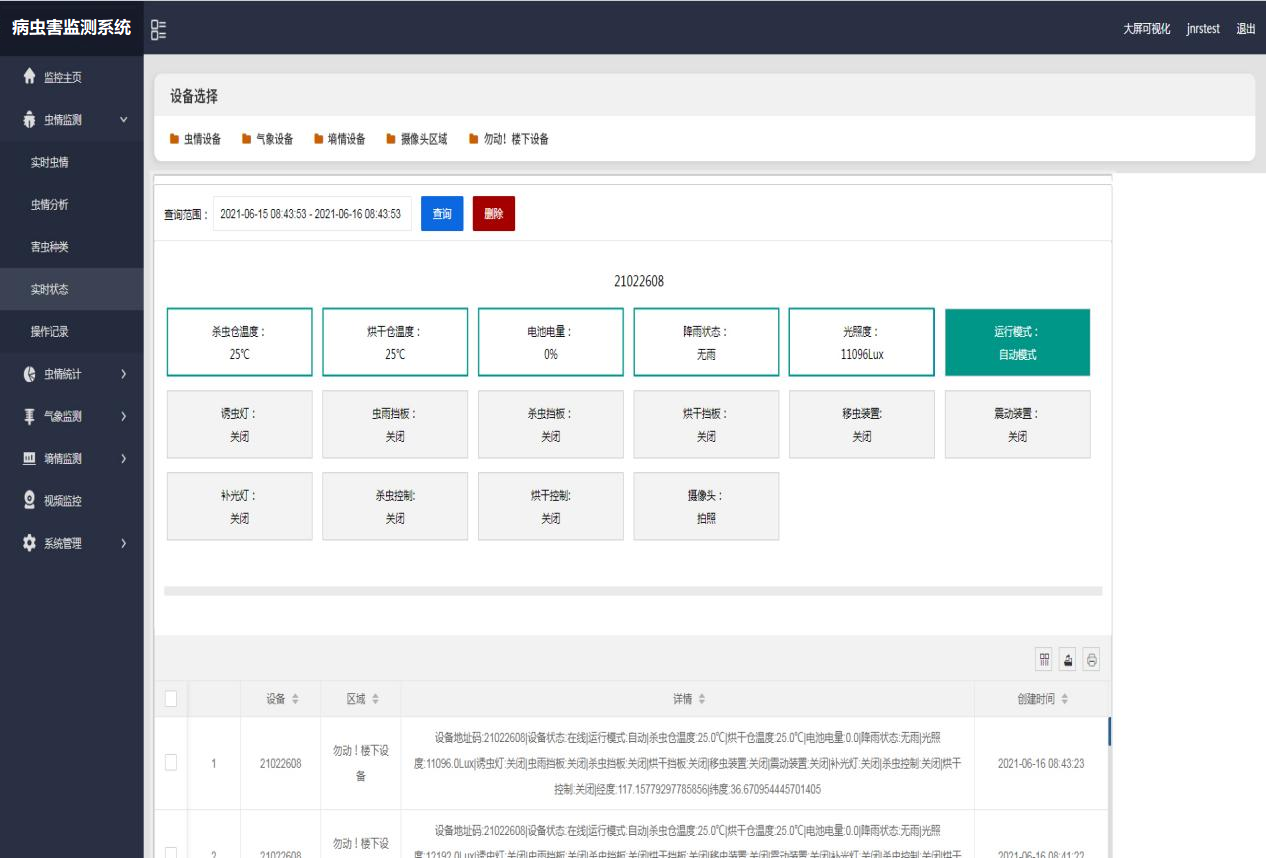

设备监测可供实时查看设备的状态，并可通过点击运行模式，切换设备的运行状态，当设备处于自动模式时，设备会按照设定的程序到达工作时间段时自动工作；当设备处于手动工作模式时，可点击“诱虫灯”、“落虫挡板”、“杀虫挡板”、“烘干挡板”、“移虫装置”、“震动装置”、“补光灯”、“摄像头”等控制设备工作。

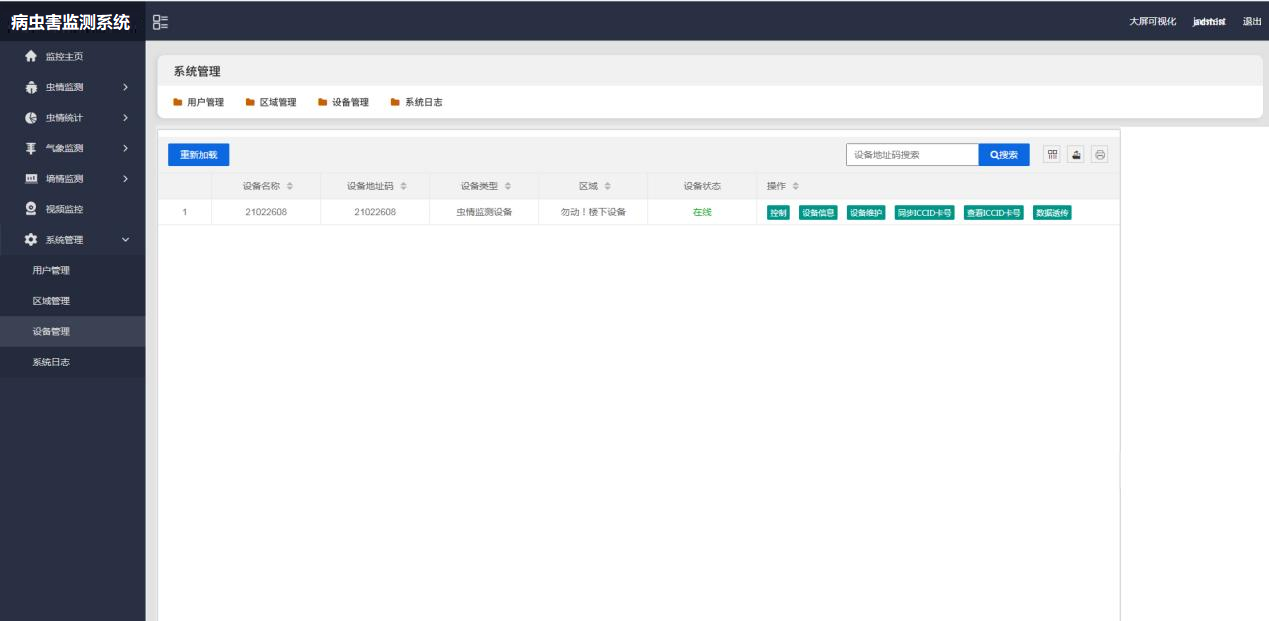

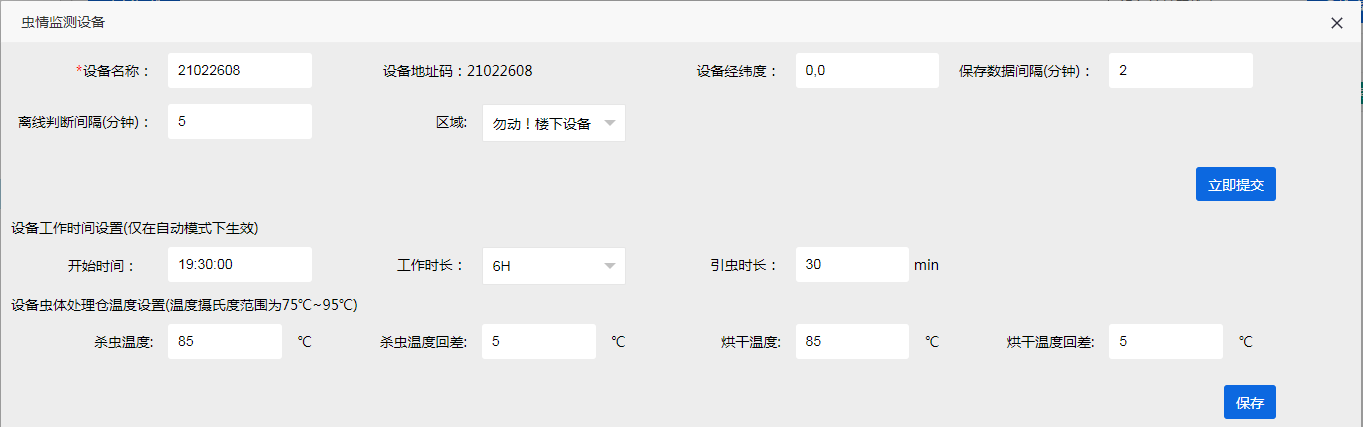

设备管理中点击“系统管理”，选择“设备管理”，点击“设备信息”，可修改“设备名称”、“设备经纬度”、“离线判断时间”、“数据存储间隔”等。还可以修改自动模式下的设备参数，如“开始时间”、“运行时长”、“引虫时长”等。如图：

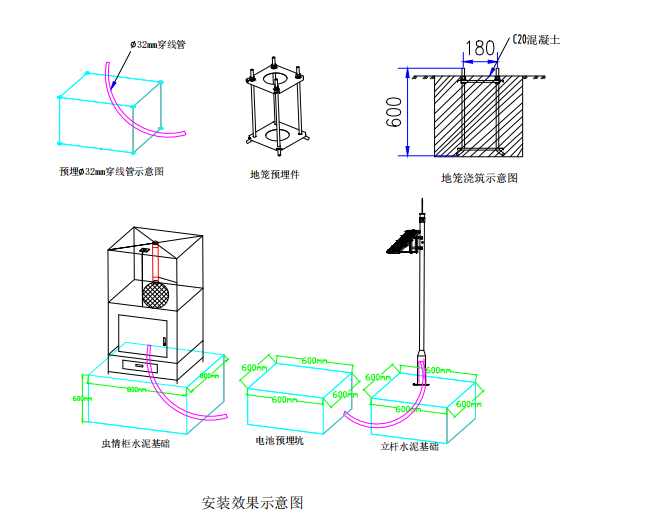

四、产品安装

1）地面整理干净，整体水平。

2）地笼预埋件需要提前浇筑在水泥基础中，地笼需漏出螺丝60mm左右即可，然后使用螺丝固定立杆设备。

3）混凝土浇筑时，需在水泥基础内部预留一根φ32穿线管，以及一根2*2.5mm线缆（穿进线管内），出线预留1米左右。

4）电池坑不需要浇筑，电池坑位置方向不限，注：因地理位置原因，电池需要埋在冻土层以下。

5）太阳能板安装方面需要面向南方，太阳光照充足的方向。

四、产品介绍

4.1 功能特点

1）上下两层虫体加热烘干处理仓，害虫致死率不低于98%，虫体的完整率不小于95%

2）雨虫分离技术——柜体上方放置雨雪传感器，自动将雨水与落虫仓分离

3）光控技术，晚上自动开机工作，白天自动关灯休眠，夜间工作状态下，不受瞬间强光改变工作状态，工作时间灵活可调，支持远程调整，方便快捷

4）工作时对诱集的昆虫虫体进行震动分散平整处理使虫体均匀洒落平铺在传送带上，传送带可将所有诱集的昆虫虫体准确送至高清摄像装置拍摄区域内，保证每个昆虫虫体特征都被清楚拍摄

5）摄像头定时采集传送带上的虫子情况，并拍照上传至云平台

6）内置定位功能，可在平台地图查看设备站点等数据，方便用户查看

7）诱虫灯、落虫仓、烘干仓、摄像头等可远程手动控制，也可在本地触摸屏单步操作（高配版）

8）诱虫灯四周设有百叶窗，有效防止非目标大虫子或树叶等杂物进入设备，影响虫体识别

9）撞击屏互成120度角，单屏尺寸：长460±2mm，宽200±2mm，厚5mm

4.2 主要技术指标
